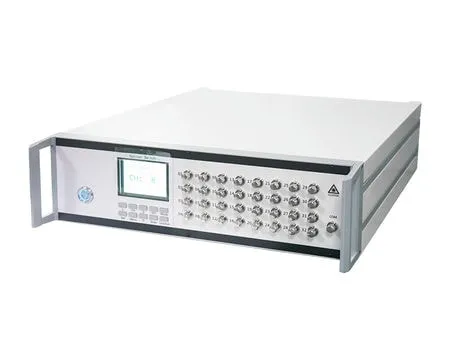

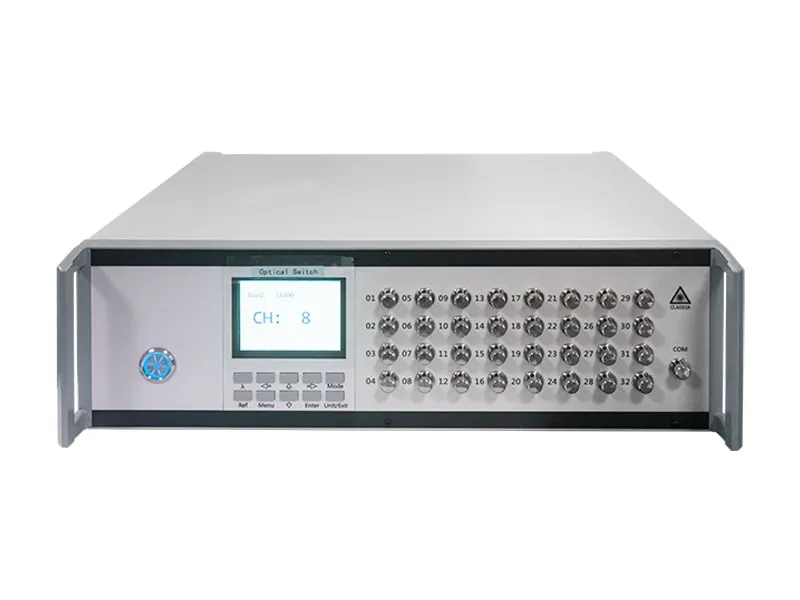

Многоканальный оптический коммутатор
Многоканальный оптический коммутатор Многоканальный оптический коммутатор
JW18001

Многоканальный оптический коммутатор

Масштабируемая многоканальная оптическая коммутация для маршрутизации сети и автоматизированных измерительных систем

Многоканальный оптический коммутатор JW18001-OSW предназначен для коммутации трактов, выбора каналов и защиты линий в оптических сетях и измерительных системах. Оптический тракт без эпоксидного клея и модульная конструкция обеспечивают широкий диапазон длин волн, низкие вносимые потери, высокие обратные потери и быструю коммутацию. Конфигурации от 1×8 до 1×256 подходят для лабораторных испытаний, многоканальных автоматизированных систем и оптической маршрутизации в центрах обработки данных.

Запросить цену
Особенности
  • Быстрая оптическая коммутация с малыми потерями
    Широкий диапазон длин волн, коммутация за миллисекунды, низкие вносимые и высокие обратные потери обеспечивают эффективную маршрутизацию оптических сигналов.
  • Масштабируемая многоканальная конструкция
    Поддерживает конфигурации от 1×8 до 1×256 для разных требований к количеству каналов и интеграции.
  • Оптический тракт без эпоксидного клея
    Оптический тракт без эпоксидного клея и встроенный оптический модуль повышают механическую и температурную стабильность, сохраняя постоянство трактов и низкую зависимость от поляризации при длительной работе.
  • Дистанционное управление и программная интеграция
    Стандартная последовательная связь и протоколы управления поддерживают дистанционную работу и интеграцию с автоматизированными измерительными системами и платформами управления оптическими сетями.
Технические характеристики
Модель JW18001-OSW-MM
Испытательная длина волны 850/1300 нм
Вносимые потери ТИП.: < 0,8 дБ; МАКС.: < 1,2 дБ (850 нм)
ТИП.: < 1,3 дБ; МАКС.: < 1,7 дБ (1300 нм)
Обратные потери ≥30 дБ
Изоляция ≥30 дБ
Повторяемость ≤0,05 дБ
Потери, зависящие от длины волны ≤0,2 дБ
Время коммутации ≤15 мс
Тип волокна MM (50/125 мкм)
MM (62,5/125 мкм)
Модель JW18001-OSW-SM
Рабочая длина волны 1260-1650 нм
Испытательная длина волны 1310/1550 нм
Вносимые потери ТИП.: < 0,8 дБ; МАКС.: < 1,2 дБ
Обратные потери ≥50 дБ
Изоляция ≥55 дБ
Повторяемость ≤0,05 дБ
Потери, зависящие от длины волны ≤0,25 дБ
Потери, зависящие от поляризации ≤0,05 дБ
Время коммутации ≤10 мс
Тип волокна SM (9/125 мкм)
Тип разъема FC/PC
Порт контроля RS-232
Рабочий ток 50-100 мА
Напряжение питания 90-260 В перем. тока (50 Гц)
Ресурс коммутации 10⁷ циклов
Максимально допустимая оптическая мощность 500 мВт
Рабочая температура 0-60 °C
Габаритные размеры Стандартная 19-дюймовая стойка 1U (483×200×44 мм)
Типовые применения
  • Коммутация и защита линий оптических сетей
    Используется в OTN, ASON и аналогичных системах оптической связи для коммутации трактов и защиты линий.
  • Коммутация многопортовых измерительных систем
    Обеспечивает автоматическую многоканальную коммутацию сигналов при испытании оптических компонентов, в волоконно-оптических датчиках и других многопортовых измерительных системах.
  • Оптические соединения центров обработки данных
    Поддерживает гибкие оптические соединения и распределение ресурсов в ЦОД.
  • Исследовательские и моделирующие платформы
    Обеспечивает стабильное реконфигурируемое решение для исследований оптической связи и измерительных платформ.
