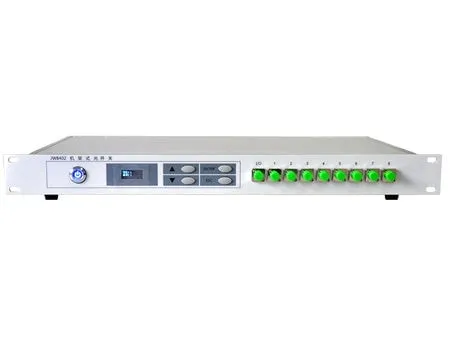

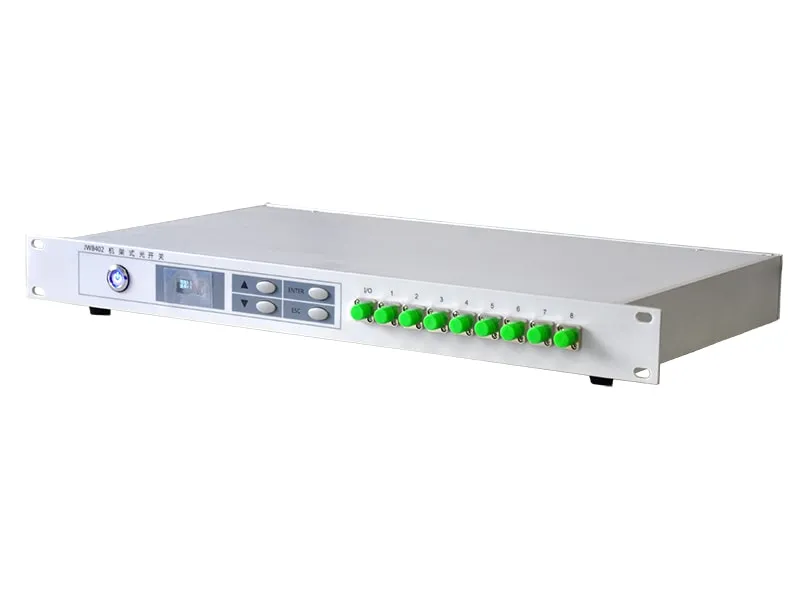

Стоечный оптический коммутатор JW8402
Стоечный оптический коммутатор JW8402 Стоечный оптический коммутатор JW8402 Стоечный оптический коммутатор JW8402
JW8402

Стоечный оптический коммутатор

Коммутация оптических трактов для защиты сетей, маршрутизации сигналов и автоматизированных измерительных систем

Стоечный оптический коммутатор Joinwit JW8402 предназначен для коммутации волоконно-оптических трактов, защиты линий и маршрутизации сигналов в оптических сетях и автоматизированных измерительных системах. Оптический тракт без эпоксидного клея и модульная архитектура обеспечивают широкий диапазон длин волн, низкие вносимые потери, высокие обратные потери и быструю коммутацию. Доступны конфигурации 1×2, 1×4 и 1×8, а также заказные исполнения до 1×256 для оборудования передачи, измерительных платформ, центров обработки данных и других многоканальных задач.

Запросить цену
Особенности
  • Широкий диапазон длин волн и быстрая коммутация
    Поддерживает широкий спектральный диапазон и коммутацию за миллисекунды для многодиапазонных применений и динамического управления оптическими трактами.
  • Оптический тракт без эпоксидного клея
    Устойчив к температурному дрейфу и вибрации и обеспечивает стабильную длительную работу.
  • Дистанционное управление и системная интеграция
    Последовательный интерфейс поддерживает дистанционное управление и программную интеграцию с автоматизированными измерительными системами и системами управления сетью.
  • Низкие вносимые и высокие обратные потери
    Позволяют сохранять качество оптического сигнала при коммутации трактов.
  • Гибкие конфигурации каналов
    Доступны исполнения 1×2, 1×4, 1×8 и заказные конфигурации до 1×256 для разных архитектур системы.
Технические характеристики
Стоечный оптический коммутаторОдномодовыйМногомодовый
Рабочая длина волны 1260-1650 нм 850/1300 нм
Испытательная длина волны 1310/1550 нм 850/1300 нм
Вносимые потери ТИП.: < 0,8 дБ; МАКС.: < 1,2 дБ ТИП.: < 0,8 дБ; МАКС.: < 1,2 дБ (850 нм)
ТИП.: < 1,3 дБ; МАКС.: < 1,7 дБ (1300 нм)
Обратные потери >50 дБ >30 дБ
Изоляция >55 дБ >30 дБ
Повторяемость < 0,05 дБ < 0,05 дБ
Потери, зависящие от длины волны ≤0,25 дБ ≤0,2 дБ
Потери, зависящие от поляризации ≤0,05 дБ ≤0,05 дБ
Время коммутации ≤10 мс ≤15 мс
Тип волокна SM (9/125 мкм) MM (50/125 мкм) MM (62,5/125 мкм)
Тип разъема FC/PC
Порт контроля RS-232
Рабочий ток 50-100 мА 50-120 мА
Напряжение питания 220 В перем. тока
Ресурс 10⁷ циклов
Макс. допустимая оптическая мощность 500 мВт
Рабочая температура 0-60 °C
Габаритные размеры 483×200×44 мм (стандартная 19-дюймовая стойка 1U)
Типовые применения
  • Маршрутизация и защита оптических сетей
    Стоечный оптический коммутатор применяется в OTN, ASON и аналогичных системах для маршрутизации на оптическом уровне, распределения длин волн и самовосстанавливающейся защиты линий.
  • Коммутация многопортовых измерительных систем
    Поддерживает автоматическую маршрутизацию и коммутацию многоканальных оптических сигналов при производственном контроле оптических компонентов и в волоконно-оптических сенсорных системах.
  • Оптические соединения центров обработки данных
    Обеспечивает гибкое соединение и распределение полосы пропускания между серверами и коммутационным оборудованием в оптических объединительных платах и реконфигурируемых оптических сетях.
  • Исследования и моделирование систем
    Обеспечивает стабильную реконфигурируемую платформу оптической коммутации для исследований оптической связи и моделирования систем.
